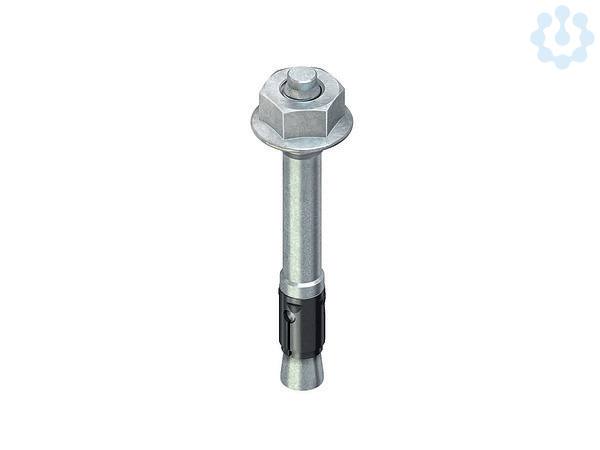

Durchsteckanker Gewinde M6 Klemmbereich 5mm gal.verz
2647836
DAM6X5
1-DAM6X5
auf Anfrage
je
100 Stück
Wird für Sie bestellt
Funktionen
Verkaufsdaten
Mindestbestellmenge | 100 Stück |
Bestellschritt | 100 Stück |
Beschreibung

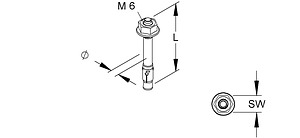

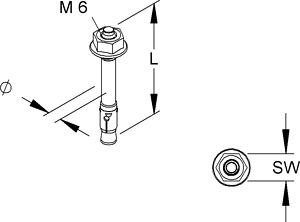

Durchsteckanker mit metrischem Anschlußgewinde M 6, einschließlich galvanisch verzinkter Flanschmutter. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen ≥ B 25 bzw. C 20/25 und ≤ B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich : Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Setzen des Durchsteckankers, dass die effektive Verankerungstiefe eingehalten wird. Die Übereinstimmung wird sichergestellt mit der Einhaltung der zulässigen Anbauteildicke (Klemmbereich). Technische Angaben Anschlußgewinde : M 6 Gesamtlänge L : 50 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : ≤ 5 mm effektive Verankerungstiefe h ef : 30 mm empfohlenes Drehmoment : 4 Nm Schlüsselweite : 10 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 2081/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001
Merkmale
Marke | Niedax |
Hersteller Type | DAM6X5 |
Herstellerartikelnummer | 1-DAM6X5 |
EAN | 4013339158126 |
Fegime | 2647836 |
Artikelklasse | Einschlaganker |
Ausführung | Einschlag |
Befestigungsvorrichtung | sonstige |
Bohrlochdurchmesser | 6 mm |
Länge | 40 m |
Min. Bohrlochtiefe | 50 mm |
Selbstbohrend | Nein |
Werkstoff der Hülse | Stahl |
Zul. Last Zugzone | 1.4 kN |
eClass 10.1 | 23152104 |
UNSPSC V24 | 31161601 |
Durchsteckmontage | Ja |
Geeignet für Beton | Ja |
Gewindeart | metrisch |
Gewindemaß (metrisch) | 6 |
Max. Klemmdicke | 5 |
Mit Zulassung | Ja |
Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
Schlüsselweite | 10 mm |
Vorsteckmontage | Nein |
Werkstoffgüte der Hülse | sonstige |
Zolltarifnummer | 73170080 |
RoHS-konform | NOT_RELEVANT |
