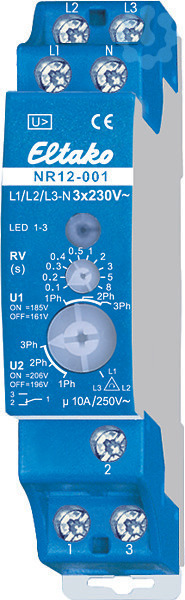

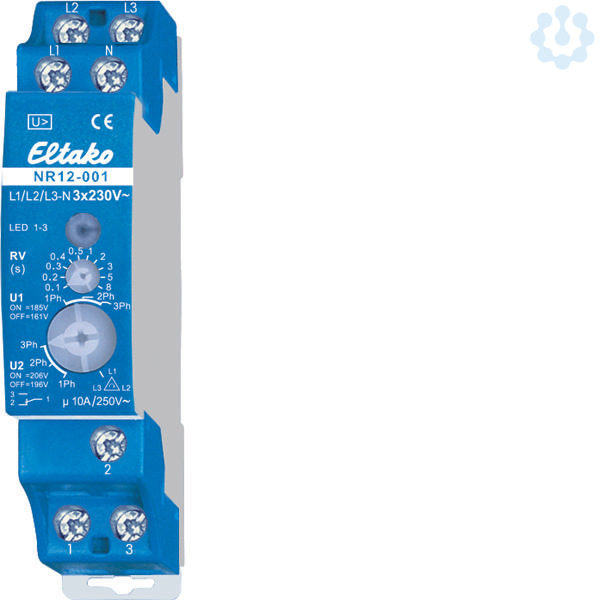

Netzüberwachungsrelais 10A 1xWechsler 3x230V 1TE
3513169
NR12-001-3X230V
22001330
auf Anfrage
je
1 Stück
Sofort verfügbar: 31 Stück
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Netzüberwachungsrelais mit Drehfeldüberwachung. 1 Wechsler potenzialfrei 10A/250V AC. 1 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
Merkmale
Marke | Eltako |
Hersteller Type | NR12-001-3X230V |
Herstellerartikelnummer | 22001330 |
EAN | 4010312202524 |
Fegime | 3513169 |
Artikelklasse | Phasenüberwachungsgerät |
Anzahl der Kontakte als Schließer | 0 |
Anzahl der Kontakte als Wechsler | 1 |
Anzahl der Kontakte als Öffner | 0 |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Breite | 18 mm |
Funktion Asymmetrieerkennung | Nein |
Funktion Phasenausfallerkennung | Ja |
Funktion Phasenfolgeüberwachung | Ja |
Funktion Unterspannungserkennung | Ja |
Funktion Überspannungserkennung | Ja |
Höhe | 58 mm |
Max. zulässige Rückfallverzögerungszeit | 8 s |
Min. einstellbare Rückfallverzögerungszeit | 0.1 s |
Mit abnehmbaren Klemmen | Nein |
Spannungsmessbereich | 230...230 V |
Tiefe | 58 mm |
UNSPSC V24 | 39122327 |
eClass 10.1 | 27371801 |
Bemessungsschaltstrom | 10 A |
Betriebsspannung AC 50 Hz | 180...250 |
Externe Stromversorgung erforderlich | Nein |
Spannungsart der Betriebsspannung | AC |
Spannungsart der Versorgungsspannung | AC |
Versorgungsspannung DC | 230...230 V |
Zolltarifnummer | 85364900 |
RoHS-konform | CONFORM |
